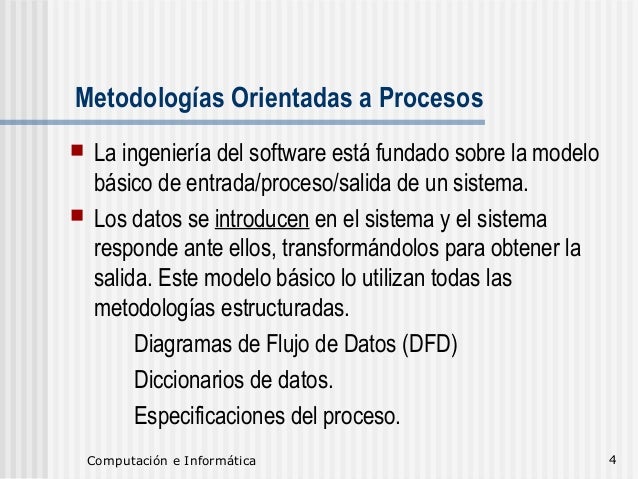

METODOLOGÍA ORIENTADA A PROCESOS

Estas metodologías orientadas a procesos estudian cómo son transformados los flujos de datos por los

procesos, desde la entrada hasta la salida. Por tanto, hacen más hincapié en los procesos que en los

datos.

¿Cómo vamos a analizar estos flujos de información?

Siempre recurrimos a representaciones gráficas porque son las más útiles y fáciles de interpretar.

Estas representaciones gráficas son acompañadas por documentos de texto desarrollando lo que se

denomina especificación estructurada.

La especificación estructurada incluye estas técnicas:

Diagramas de Flujo de Datos (DFD): son una  representación gráfica que representa los procesos que
debe llevar a cabo el sistema informático y los datos que  hay a la entrada y salida de cada proceso. Utilizando el  concepto de abstracción, los procesos se van describiendo al principio como procesos amplios y complejos, para ir posteriormente des componiéndolos en procesos más simples. Este proceso se irá repitiendo para realizar un refinamiento progresivo del sistema. En la imagen podemos ver una herramienta informática de ayuda para desarrollar DFD. En concreto se trata de la modernización de un almacén, en la que aparece un proceso de gestión de compras y unas entidades de proveedores y almacén.
